Installation électrique

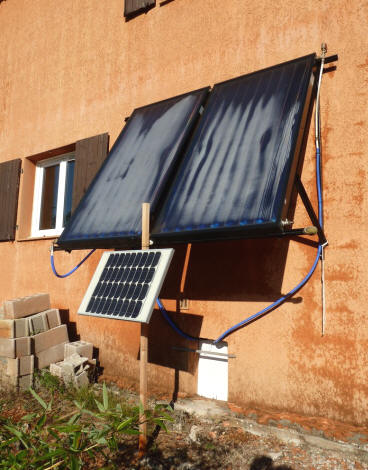

Le panneau solaire monocristallin
de 12v / 40 w acheté chez
ASE à Marseille.

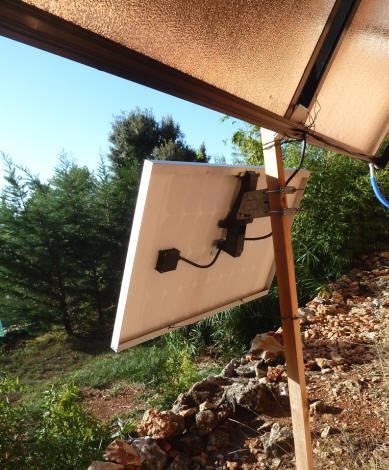

Il est installé sous les capteurs, fixé avec un support d'antenne satellite de
récupération.
Il a un excellent rendement et entraîne la pompe
(37 w maxi) sans souci.

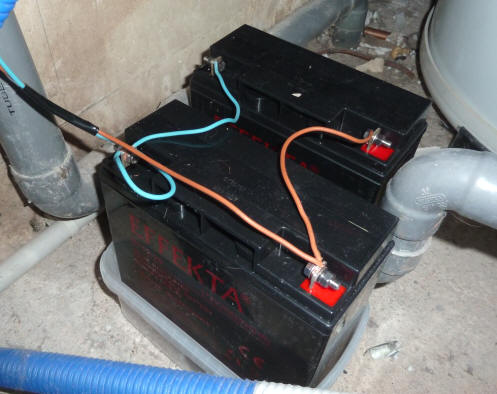

Les batteries
J'ai ajouté un kit de batteries acheté chez
ASE à Marseille
pour réguler le démarrage de la pompe par temps couvert.
- 1 régulateur de charge 6A
- 2 batteries de 20A spéciales solaire.
Le régulateur de charge devient indispensable. Dès lors, la pompe démarre
quel que soit la luminosité. Il n'y a plus de vaporisation.
La puissance du panneau photovoltaïque est suffisante pour charger les batteries
et alimenter la pompe. Et cela reste en 12
volts solaires.

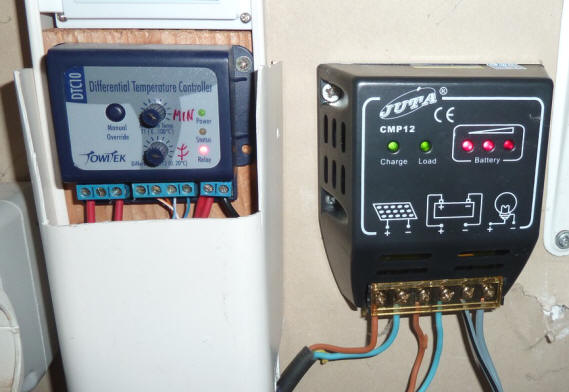

Le régulateur différentiel
J'ai trouvé ce
régulateur chez Conrad. Il
a des boutons, et des diodes pour suivre son fonctionnement.
Il fonctionnait en 12 volts alternatifs
(pour le coupler à un transfo 220 v).

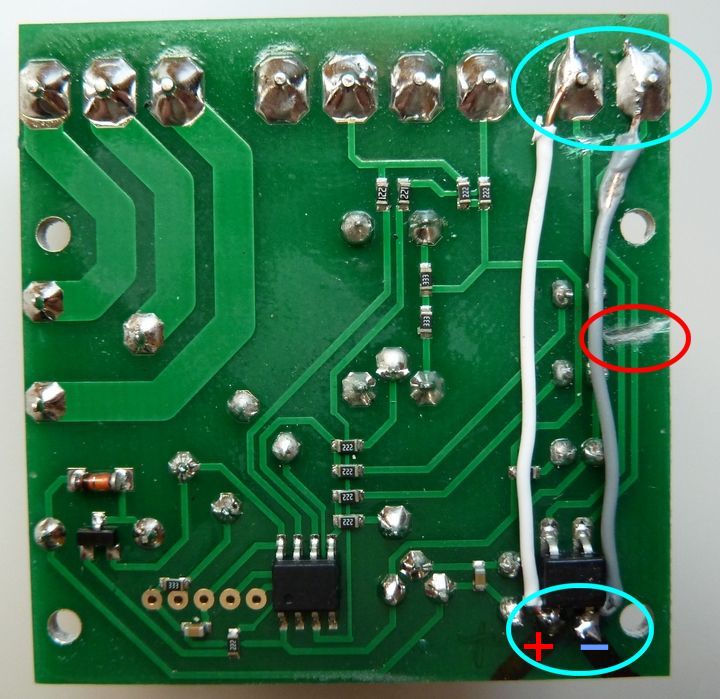

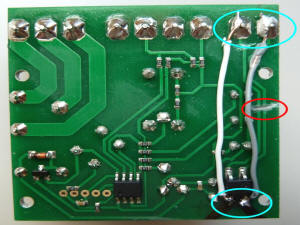

J'ai shunté la puce redresseuse, maintenant il fonctionne nickel en 12v continu.
Les réglages : temp mini sur 50 °, différentiel sur 0. Ceci afin que la
pompe démarre dès qu'il fait 50 ° dans les capteurs.
J'ai aussi essayé sans régulateur : ça fonctionne. Seul "hic" : la
pompe tourne par intermittence lorsque les capteurs sont moins chauds que
le ballon. Mais 5 mn après, la température des capteurs est correcte, la pompe
démarre normalement. L'avantage est que le risque de panne du régulateur est
supprimé : c'est une alimentation électrique directe. Mais la pompe a du mal à
démarrer par temps couvert.

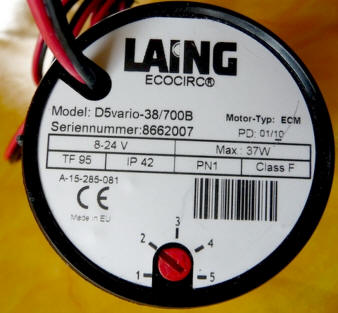

La pompe
La pompe "Laing D5 Vario" est un modèle pas spécifiquement solaire. Mais
elle coûte 130 €, plus de deux fois moins cher que le modèle "Solar" à
320 €. Cette différence de prix entre une pompe destinée au watercooling pour PC et l'autre au solaire thermique est significative des tarifs très gonflés
pour tout ce qui concerne le solaire. Cet aspect serait à améliorer pour que le
solaire soit à la portée de tous.
Entre ces deux modèles, seule
l'électronique est différente. Le modèle "Solar" fonctionne progressivement en
fonction de l'intensité du courant délivré par le panneau photovoltaïque. Le
modèle "Vario" ne démarre que lorsqu'une certaine quantité de courant arrive.
Le régulateur permet de gérer cela.

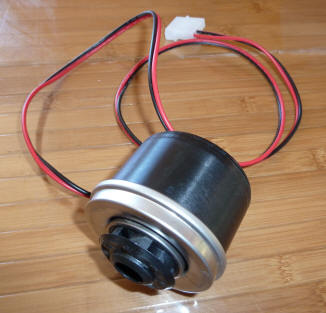

J'ai aussi acheté un bloc moteur de

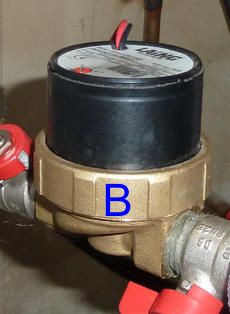

rechange. En cas de panne, il suffira de fermer les deux vannes, de dévisser le
bague d'assemblage (B) et de remplacer le moteur.

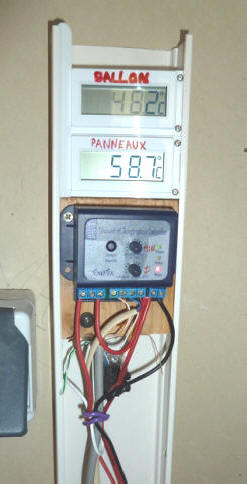

Les thermomètres
J'ai installé deux thermomètres électroniques (voir chez Conrad) dont les
sondes
sont juxtaposées avec celles du régulateur. Ils fonctionnent sur pile R6, donc
la durée de vie est énorme.
Attention ! la plupart des
thermomètres électroniques du commerce ne fonctionnent pas au-dessus de +70°.
Ceux-ci fonctionnent jusqu'à 110°.

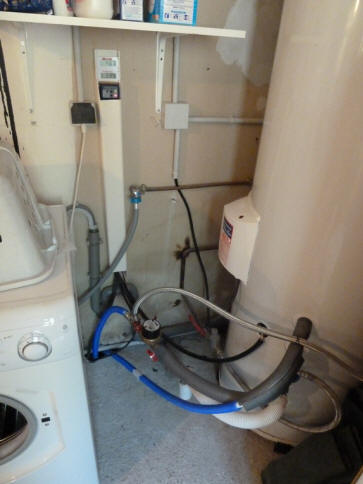

L'ensemble est inséré dans une grosse goulotte de clim. Voici l'installation
finale.
  |
